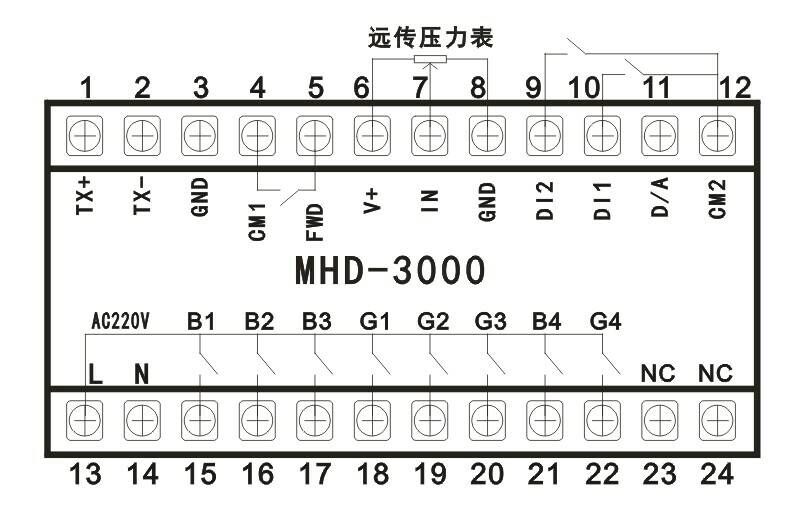

MHD-3000 型控制器端子接線圖

MHD-3000型控制器接線端子說明：
1------TX+ (RS485通訊接口+)       2------TX –(RS485通訊接口-)
3------GND(信號地)                4------CM1(正轉運行信號)
5------FWD(正轉運行信號)          6------ V+ (遠傳壓力表高端+5V)
7------IN(壓力信號輸入0-5V)        8------ GND(壓力信號輸入地)
9------ DI2(缺水或停機信號輸入)     10------DI1(第二壓力信號輸入端)
11----- D/A (DC 0-10V輸出)         12------ CM2(信號公共端2)
13----- N(AC 220V零線)　          14------L( AC 220V火線)
15-----B1(1#變頻運行觸點)          16------B2(2#變頻運行觸點)
17-----B3(3#變頻運行觸點)          18-----G1(1#工頻運行觸點)
19-----G2(2#工頻運行觸點)   　     20-----G3(3#工頻運行觸點,泄壓閥觸點)
21-----B4(4#變頻運行觸點)   　     22-----G4(4#工頻運行觸點)
23-----NC(空端子)                 24-----NC(空端子)

四、操作面板指示及參數設定說明
4.1  面板及按鍵:

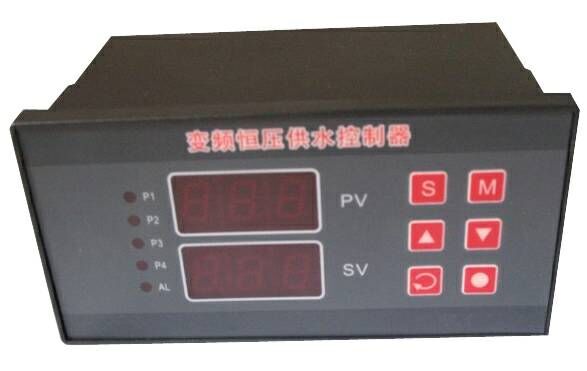

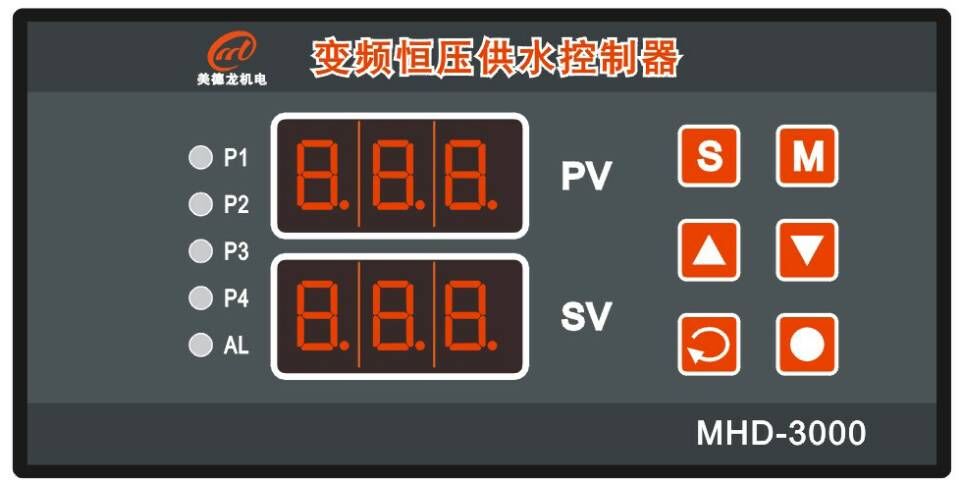

PV窗口為測量值顯示窗口，SV窗口為設定值顯示窗口。"S"鍵為參數設定鍵，"▲"和"▼"為兩個數字加減鍵，在參數設定狀態，"M"鍵和鍵為參數翻頁鍵；在正常工作狀態，鍵為顯示方式轉換鍵，用來轉換顯示壓力值和輸出頻率值；"●"鍵為工廠保留測試鍵．
4.2  工作狀態指示燈
四個泵工作狀態指示燈P1、P2、P3、P4表示四臺泵，當指示燈為綠色時表示對應泵工作在變頻方式，當指示燈為紅色時，表示對應泵工作在工頻方式。當工作在第二壓力（消防壓力）狀態時，AL指示燈顯示綠色；當缺水(停機)端子接通（端子９和端子１２接通）時或由于系統超壓保護停機時，AL指示燈顯示紅色，同時控制器所有輸出控制都停止，直到缺水（停機）狀態解除（端子９和端子１２斷開）或系統壓力恢復到設定值以下時，控制器重新開始工作。
4.3  參數的設定
正常運行狀態下，按住"S"鍵3秒，當顯示窗口顯示“-.-.- -.-.-”時松開"S"鍵，進入?yún)?shù)設定狀態，此時PV窗口顯示參數項P00，SV窗口顯示當前參數項的值。"M"鍵或鍵為參數項翻頁鍵，用來顯示不同的設定參數項；按"▲"或"▼"鍵改變當前參數項的值，改變后的值將被自動存儲在儀表的存儲器中。當參數設定完成后，再按一下"S"鍵，儀表將返回正常工作狀態下。此時如果P00=18，按"▲"和"▼"鍵將直接改變當前的壓力設定值（P01的設定值）。在第二壓力（消防）開關（端子１０和端子１２）閉合時，SV窗口顯示的是第二設定壓力。 按"▲"和"▼"鍵將直接改變當前的第二設定壓力值，第二壓力也可以在P02中設定。
4.4 恢復系統參數出廠值
斷電狀態下按住”S”鍵不松手，開機上電，當顯示窗口顯示“-.-.- -.-.-”時松開"S"鍵，系統自動將所有參數恢復為出廠默認值。
